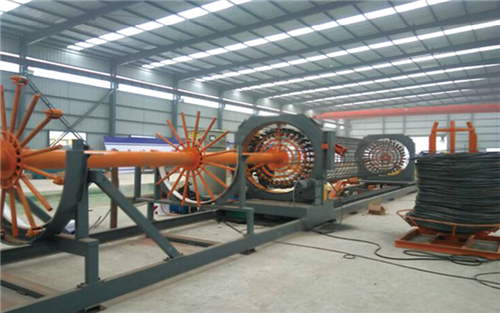

全自動鋼筋籠滾焊機
- 全自動鋼筋籠滾焊機批發
產品詳情
全自動鋼筋籠滾焊機
配置清單：
|
全自動鋼筋籠滾焊機 |
|||
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
主筋上料機構 |
1套 |
12+1 米長 |
|
2 |
旋轉分料機構 |
1套 |
單節最長 12+1 米 |
|
3 |
環型模板旋轉機構 A（固定側） |
1套 |
2.2 米以下樁徑 |
|
4 |
環型模板旋轉機構 B（移動側） |
1套 |
2.2 米以下樁徑 |
|
5 |
液壓自動支撐裝置 |
1套 |
|
|
6 |
液壓站 |
1套 |
|
|
7 |
電控系統 |
1套 |
變頻器 3 部 PLC 1 部 |
|
8 |
盤筋放線架 |
1套 |
承重 2 噸 |
|
9 |
環形模板 |
3套 |
依據圖紙制作 |
|
10 |
隨機工具及配件 |
1套 |
|
|
11 |
二保焊機 |
1臺 |
|
|
12 |
彎弧機 |
1臺 |
|
全自動鋼筋籠滾焊機
技術參數
|
鋼筋籠直徑范圍 |
600 ~ 2200mm |
|
鋼筋籠最大長度 |
12m |
|
纏繞筋直徑 |
5.0 ~ 16..0mm |
|
主筋直徑 |
12.0 ~ 32.0mm |
|
纏繞筋間距 |
50 ~ 500mm (無級可調) |
|
液壓系統壓力 |
10Mpa |
|
最大裝機容量 |
16Kw 380V/50Hz/3Phase |
|
工作溫度 |
0 ~ 40℃ |
|
工作時間 |
24 hours/day |
|
設備占地面積 |
30m(L) × 8m(W) ×1.8m(H) |
|
設備重量 |
約 17 T |
|
焊接方式 |
二保焊機 |
|
焊接材料 |
焊絲、焊條 |
設備品質：
1：全自動鋼筋籠滾焊機 “ 中國早先起源地 ”— 山東濟寧 ；模板支架間距可調 ，不受主筋根數限制 ，穿筋導管采用高錳鋼+調直淬火處理保用2年，分料盤加大，加粗，全部實心
|
全自動鋼筋籠滾焊機 |
|||
|
|
|
川恒數控機械 |
其他廠家 |
|
機 械 部 分 |
1、制造時間 |
濟寧為國內滾焊機的最早起源地 |
效仿山東濟寧 |
|
2、分料盤 |
直經30mm 厚實心圓鋼耐摩，實心棒材 |
15mm 厚 PE 板不耐磨，空心棒易變形 |
|
|
3、模板 |
支架間距可調，不受主筋根數的限制 |
|
|
|
4、穿筋導管 |
鑄鋼，含防滑齒，高錳鋼淬火，保用兩年 |
焊接件，易斷裂，不耐磨，成本低 |
|
|
5、液壓支撐 |
5.5KW 電機力量大，舉升同步平穩 |
4KW 電機力量小，不平穩籠子易變性 |
|
|
電 控 部 分 |
1、PLC |
日本進口松下品牌 |
|
|
2、編碼器 |
德國原裝庫伯勒品牌 |
|
|
|
3、變頻器 |
脈沖信號，抗干擾能力強，設備運行更穩定 |
模擬信號，抗干擾能力弱，多故障，不穩定 |
|
全自動鋼筋籠滾焊機應用場地布置及準備
布局
場地準備要求：
安裝設備的區域要進行水泥地面硬化，水泥地面要盡可能的平整；
場地硬化的大小：30米長，8米寬；
出籠方向可選擇和原料區在同一側，也可選擇在原料區的另一側；
遮雨蓬要在設備安裝就位后安裝。如果在之前安裝，設備安裝就位時有困難；
設備及遮雨蓬的安裝要考慮設備退場方便（13米超長車進出及裝車）；
遮雨蓬出籠方向在籠子規格之內不能有立柱，否則籠子無法出來；
電力：50KW電源（含對焊、電焊、設備，設備本身的裝機容量為10KW左右），準備電源箱在盤筋架附近；
禁止其他配套設備的地線和本設備相連接，其他設備距本設備的距離大于2米
鋼筋籠的成品存放區要盡可能的大，設備正常情況下，一天可加工200米左右的籠子（二班作業），要有2～3天的用量庫存；
安裝設備需吊車、水平儀等基本工具，接管設備人員應參與設備安裝調試，以便以后設備的使用及維護.
