數控鋼筋籠繞筋機

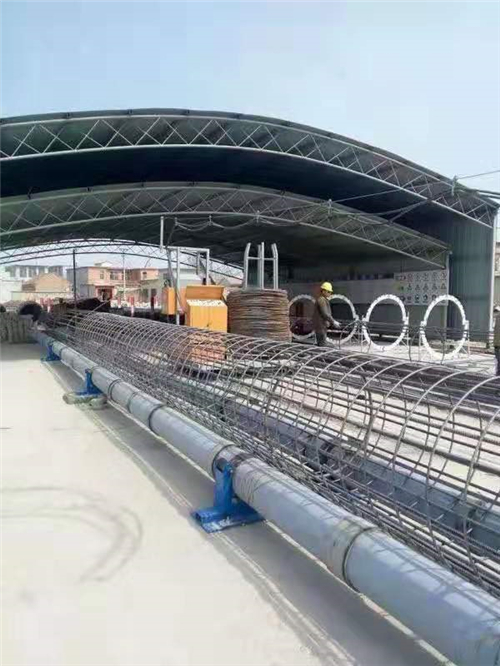

- 數控鋼筋籠繞筋機生產
產品詳情
數控鋼筋籠繞筋機技術參數
|
鋼筋籠樁徑范圍 |
600—3000mm |
|
鋼筋籠最大長度 |
12M |
|
纏繞筋直徑 |
Φ5.0—12.0mm |
|
主筋直徑 |
Φ12.0—40.0mm |
|
纏繞筋間距 |
可調 |
|
最大裝機容量 |
13.2Kw 380v/50Hz/3phase |
|
設備占地面積 |
14m(L)*4m(W) |
|
焊接方式 |
CO2保護焊 |
|
焊接材料 |
焊絲、焊條、二氧化碳氣體 |
數控鋼筋籠繞筋機 設備組成清單
|
各機構名稱 |
數量 |
備注 |
|
旋轉分料機構 |
2套 |
|
|
電控系統 |
1套 |
變頻器、PLC |
|
盤筋放線架 |
1套 |
承重1.6噸 |
|
繞筋調直機構 |
2套 |
|
|
說明書 |
1套 |
|
|
滾籠機構 |
1套 |
|
|
型號 |
CHRJ-3000 |
|
繞筋直徑 |
Φ600--Φ3000mm |
|
鋼筋籠長度 |
12 米（設備可加長） |
|
繞筋線速 |
0---15.4m/min(i=59*1.25=73.75) |
|
小車速度 |
0---1.38m/min(i=593) |
|
膠輥電機 |
5.5KW |
|
行走 電機 |
3KW |
|
調直電機 |
5.5KW |
|
電源 |
380V 50-60Hz |
|
額定功率 |
14kw |
|
總重 |
約 5000KG |
|
安裝尺寸 |
16000×4000×2000mm |
|
盤筋放線架 |
1 套，可載重 2T |
|
電控系統 |
1 臺品牌 PLC 控制，人機界面（觸摸屏）；三套品牌變頻器,操作簡單、易維護；程序?qū)嵱?，適合工地工人現場作業 |
|
隨機工具及說明書 |
1 套 |
